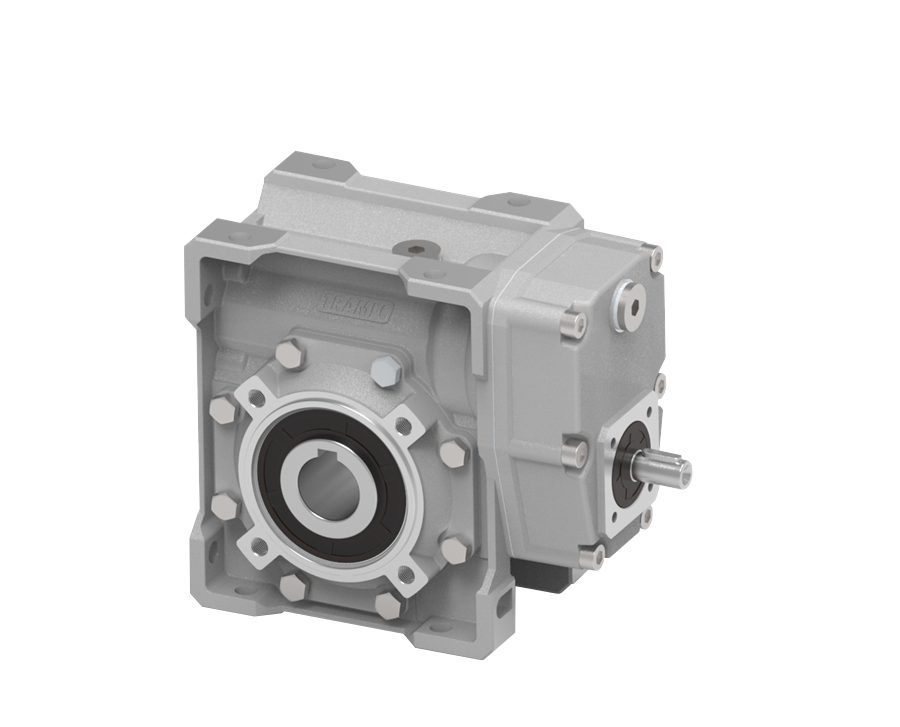

Riduttori a vite senza fine con precoppia: Serie H
I riduttori a vite senza fine serie H sono progettati con precoppia cilindrica in entrata con corpo monolitico, ottenendo in tal modo rapporti più elevati ma conservando un buon rendimento del riduttore. Sono disponibili in 7 grandezze.
- Potenze fino a 5.5 kW
- Rapporti di riduzione tra 30 e 400
- Gamma di coppia T2M = 35 – 1517 Nm
- La struttura è composta dalla carcassa monoblocco del riduttore a vite serie XA sull’entrata del quale è fissato il corpo contenente il primo stadio di riduzione.
- La carcassa è in ghisa nelle grandezze 90 – 110 – 130, in alluminio pressofuso per le grandezze 40 – 50 – 63 – 75. Le carcasse in ghisa sono verniciate in BLU RAL 5010, mentre quelle in alluminio sono sabbiate.
- Le corone hanno il mozzo in ghisa con rapporto di fusione dell’anello in bronzo.
- La vite senza fine è in acciaio legato cementato-temprato ed è rettificata.
- Le carcasse in ghisa sono verniciate in BLU RAL 5010, mentre quelle in alluminio sono sabbiate.
- Vengono forniti con l’albero uscita cavo di serie. Diversi accessori disponibili: seconda entrata, cuscinetti conici sulla corona, flange uscita, albero lento con una o due sporgenze, limitatore di coppia con cavo passante, braccio di reazione, kit protezione albero cavo e limitatore di coppia.
